定格容量 | 50N,100N,200N,500N,1KN,2KN,5KN,10KN,20KN |
非直線性 | ±0.15%RO以内 |
ヒステリシス | ±0.15%RO以内 |
繰り返し性 | 0.05%RO以下 |
定格出力 | 0.9mV/V（1800×10-6ひずみ）以上 |
許容温度範囲 | －20 ℃～80 ℃ |
温度補償範囲 | -10～70℃ |
零点の温度影響 | ±0.005%RO/℃以内 |
出力の温度影響 | ±0.005%/℃以内 |
許容印加電圧 | 15V ACまたはDC |
推奨印加電圧 | 1～10V ACまたはDC |
入力抵抗 | 375Ω±1.5% |
出力抵抗 | 350Ω±1% |
絶縁抵抗 | 2000 MΩ 以上(DC50 V)（ブリッジ～本体間） |
ケーブル | φ1.8、4 芯シールド付3 m 直結、先端柳線 |
許容過負荷 | 150 %R.C. |
限界過負荷 | 150 %R.C. |
疲労寿命 | 定格容量で1 000 000回 |
材質 | ステンレス鋼 |
保護等級 | IP60相当 |
型式 | 定格容量 | |

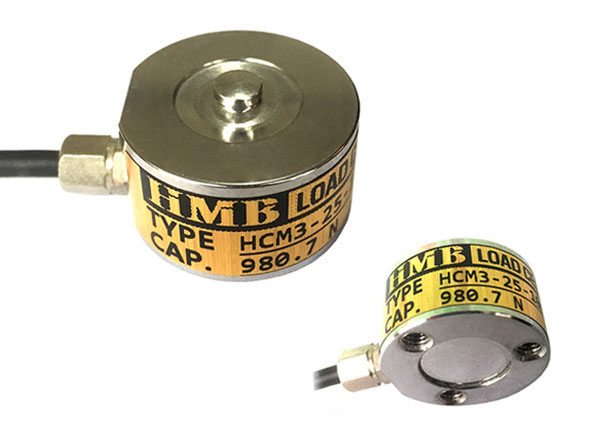

HCM3-25-50N | 49.03 N {5 kgf} | |
HCM3-25-100N | 98.07 N {10 kgf} | |
HCM3-25-200N | 196.1 N {20 kgf} | |
HCM3-25-500N | 490.3 N {50 kgf} | |
HCM3-25-1KN | 980.7 N {100 kgf} | |
HCM3-25-2KN | 1.961 kN {200 kgf} | |
HCM3-25-5KN | 4.903 kN {500 kgf} | |
HCM3-25-10KN | 9.807 kN {1 tf} | |
HCM3-25-20KN | 19.61 kN {2 tf} |
