定格容量 | 500N、1kN、2kN、、5kN、10kN、20kN、50kN、100kN |
非直線性 | 0.2 %R.O. |
ヒステリシス | 0.2 %R.O. |
繰り返し性 | 0.1 %R.O. |
定格出力 | 2±0.5%mV/V |
許容温度範囲 | －20～＋70℃ |
温度補償範囲 | －10～＋60 ℃ |
零点の温度影響 | 0.1 %R.O./10 ℃ |
出力の温度影響 | 0.1 %LOAD/10 ℃ |
許容印加電圧 | 20 V |
推奨印加電圧 | 10 V以下 |
入力抵抗 | 400 Ω±50 Ω |
出力抵抗 | 350 Ω±5 Ω |
絶縁抵抗 | 1000 MΩ 以上(DC50 V)（ブリッジ～本体間) |
ケーブル | φ6 4芯シールドロボットケーブル, 3m 先端柳線 |
許容過負荷 | 150 %R.C. |
限界過負荷 | 200 %R.C. |
疲労寿命 | 定格容量で1 000 000回 |
材質 | ステンレス鋼 |
保護等級 | IP67相当 |
型式 | 定格容量 | |

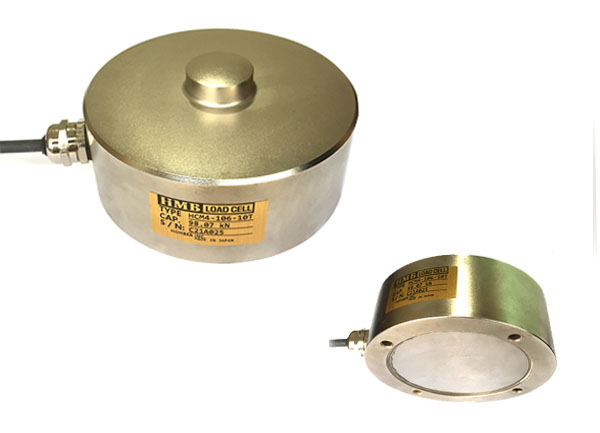

HCM4-106-500N | 490.3 N {50 kgf} | |
HCM4-106-1KN | 980.7 N {100 kgf} | |
HCM4-106-2KN | 1.961 kN {200 kgf} | |
HCM4-106-5KN | 4.903 kN {500 kgf} | |
HCM4-106-10KN | 9.807 kN {1 tf} | |
HCM4-106-20KN | 19.61 kN {2 tf} | |
HCM4-106-50KN | 49.03 kN {5 tf} | |
HCM4-106-100KN | 98.07 kN {10 tf} |
