定格容量 | 50N-10KN |
非直線性 | 1 %R.O. |
ヒステリシス | 1 %R.O. |
繰り返し性 | 1 %R.O. |
定格出力 | 2.0 mV/V±0.5 mV/V |
許容温度範囲 | －10 ℃～70 ℃ |
温度補償範囲 | 0 ℃～60 ℃ |
零点の温度影響 | 0.3 %R.O./10 ℃ |
出力の温度影響 | 0.1 %LOAD/10 ℃ |
許容印加電圧 | 12 V |
推奨印加電圧 | 6 V以下 |
入力抵抗 | 750 Ω±5 Ω |
出力抵抗 | 750 Ω±5 Ω |
絶縁抵抗 | 1000 MΩ 以上(DC50 V)（ブリッジ～本体間） |
ケーブル | Φ4.7、4 芯シールド付 3 m 直結、先端柳線 |
許容過負荷 | 150 %R.C. |
限界過負荷 | 200 %R.C. |
疲労寿命 | 定格容量で1 000 000回 |
材質 | ステンレス鋼 |
保護等級 | IP40相当 |
型式 | 定格容量 | |

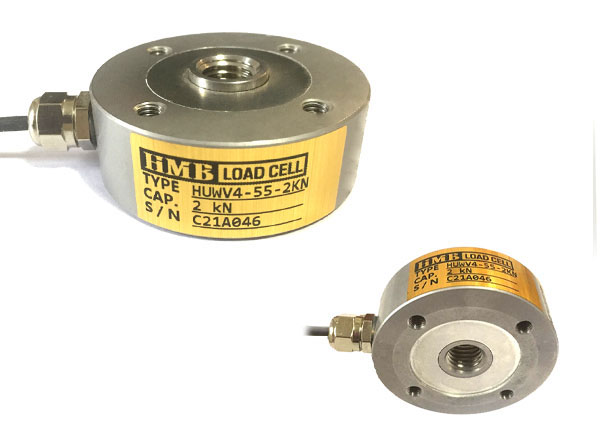

HUWV4-55-50N | 49.03 N {5 kgf} | |
HUWV4-55-100N | 98.07 N {10 kgf} | |
HUWV4-55-200N | 196.1 N {20 kgf} | |
HUWV4-55-500N | 490.3 N {50 kgf} | |
HUWV4-55-1KN | 980.7 N {100 kgf} | |
HUWV4-55-2KN | 1.961 kN {200 kgf} | |
HUWV4-55-5KN | 4.903 kN {500 kgf} | |
HUWV4-55-10KN | 9.807 kN {1 tf} | |
HUWV4-55-20KN | 19.61 kN {2 tf} |
