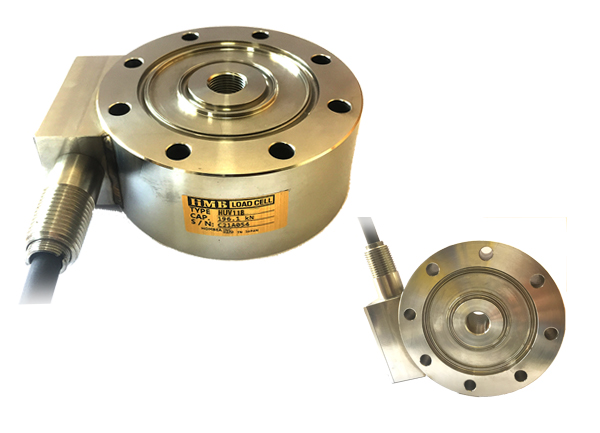

引張・圧縮用ロードセル HUV118型

製品の概要

剪断方式を採用した薄型の引張圧縮専用のロードセルです。高精度、高出力、高信頼性に富み、曲げモーメントや横荷重に強い構造ですので疲労試験や繰返しの荷重試験などに最適です。また薄型ですから取付場所の少ない既設の設備に取付けることも可能です。＊特長・薄型なので取付スペースが低い所でも使える・高精度、高出力で信頼性が高い・剛性が高

注文ホットライン：18927417920

オンラインコンサルティング

商品の紹介

仕様

性能

定格容量	10kN～500kN
非直線性	0.1％R.O.
ヒステリシス	0.1％R.O.
繰り返し性	0.05％R.O.
定格出力	±2mV/V±0.25％

環境特性

許容温度範囲	－20 ℃～80 ℃
温度補償範囲	－10 ℃～70 ℃
零点の温度影響	±0.005％R.O./
出力の温度影響	±0.005％/℃

電気的特性

許容印加電圧	15V
推奨印加電圧	10 V以下
入力抵抗	350Ω±1％
出力抵抗	350Ω±1％
絶縁抵抗	2000MΩ以上
ケーブル	φ10、4芯シールドケーブル3m

機械的特性

許容過負荷	120 %R.C.
限界過負荷	150 %R.C.
疲労寿命	定格容量で50 000 000回
材質	特殊ステンレス鋼
保護等級	IP64相当

型式	定格容量
HUV118-10KN	9.807 kN {1 tf}
HUV118-20KN	19.61 kN {2 tf}
HUV118-50KN	49.03 kN {5 tf}
HUV118-100KN	98.07 kN {10 tf}
HUV118-200KN	196.1 kN {20 tf}
HUV118-300KN	294.2kN {30 tf}
HUV118-500KN	490.3 kN {50 tf}
