定格容量 | 980.7 N {100 kgf}～196.1 kN {20 tf} |
非直線性 | 0.05 %R.O. |
ヒステリシス | 0.05 %R.O. |
繰り返し性 | 0.05 %R.O. |
定格出力 | 2 mV/V±0.005 mV/V |
許容温度範囲 | －20 ℃～80 ℃ |
温度補償範囲 | －10 ℃～70 ℃ |
零点の温度影響 | 0.05 %R.O./10 ℃ |
出力の温度影響 | 0.05 %R.O./10 ℃ |
許容印加電圧 | 15V |
推奨印加電圧 | 12 V以下 |
入力抵抗 | 350Ω±1％ |
出力抵抗 | 350Ω±1％ |
絶縁抵抗 | 2000MΩ以上 |
ケーブル | φ7、4芯シールド付10 m直結、先端Y型圧着端子付 |
許容過負荷 | 120 %R.C. |
限界過負荷 | 150 %R.C. |
疲労寿命 | 定格容量で50 000 000回 |
材質 | 特殊ステンレス鋼 |
保護等級 | IP64相当 |
型式 | 定格容量 | |
HCM4-82-100K | 980.7 N {100 kgf} | |
HCM4-82-200K | 1.961 kN {200 kgf} | |
HCM4-82-500K | 4.903 kN {500 kgf} | |

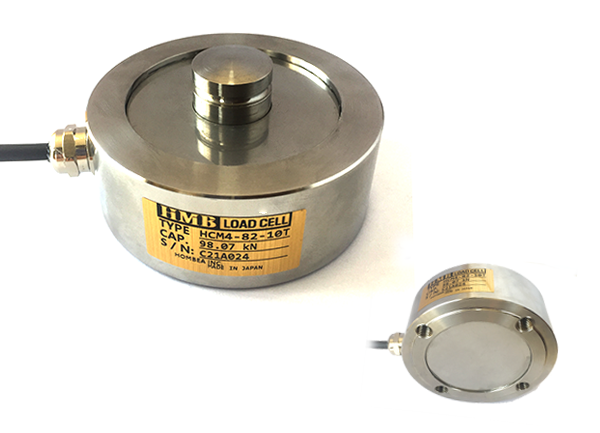

HCM4-82-1T | 9.807 kN {1 tf} | |
HCM4-82-2T | 19.61 kN {2 tf} | |
HCM4-82-5T | 49.03 kN {5 tf} | |
HCM4-82-10T | 98.07 kN {10 tf} | |
HCM4-82-20T | 196.1 kN {20 tf} |
