定格容量 | 50N~20KN |
非直線性 | 0.5 %R.O. |
ヒステリシス | 0.5%R.O. |
繰り返し性 | 0.5%R.O. |
定格出力 | 1.0-1.5mV/V |
許容温度範囲 | －20 ℃～80 ℃ |
温度補償範囲 | －10 ℃～60 ℃ |
零点の温度影響 | 0.1 %R.O./10 ℃ |
出力の温度影響 | 0.1%R.O./10 ℃ |
許容印加電圧 | 5V |
推奨印加電圧 | 2.5-5 V以下 |
入力抵抗 | 350(700)±5Ω |
出力抵抗 | 350(700)±5Ω |
絶縁抵抗 | ≥5000MΩ/100VDC |
ケーブル | Φ3mm芯シールド付3 m直結 |
許容過負荷 | 120 %R.C. |
限界過負荷 | 150 %R.C. |
疲労寿命 | 定格容量で50 000 000回 |
材質 | 特殊ステンレス鋼 |
保護等級 | IP64相当 |

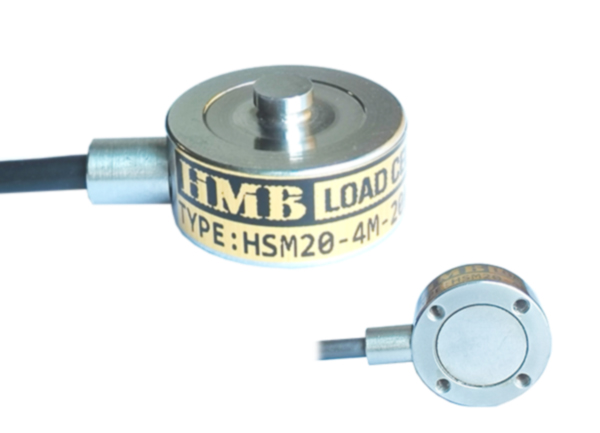

型式 | 定格容量 |
HSM20-4M-50N | 49.03 N {5 kgf} |
HSM20-4M-100N | 98.07 N {10 kgf} |
HSM20-4M-200N | 196.1 N {20 kgf} |
HSM20-4M-500N | 490.3 N {50 kgf} |
HSM20-4M-1KN | 980.7 N {100 kgf} |
HSM20-4M-2KN | 1.961 kN {200 kgf} |
HSM20-4M-5KN | 4.903 kN {500 kgf} |
HSM20-4M-10KN | 9.807 kN {1 tf} |
HSM20-4M-20KN | 19.61 kN {2 tf} |
