定格容量 | 5kN,10kN,20kN,30kN,50kN,100kN,200kN |
非直線性 | 1 %R.O. |
ヒステリシス | 1 %R.O. |
繰り返し性 | 0.1 %R.O. |
定格出力 | 1mV/V±1% |
許容温度範囲 | －20 ℃～80 ℃ |
温度補償範囲 | －10 ℃～75 ℃ |
零点の温度影響 | 0.01 %R.O./10 ℃ |
出力の温度影響 | 0.01 %R.O./10 ℃ |
許容印加電圧 | 15V |
推奨印加電圧 | 10 V以下 |
入力抵抗 | 350Ω（5kN，10kN） 700Ω（20kN～200kN） |
出力抵抗 | 350Ω±1％（5kN，10kN） 700Ω±1％（20kN～200kN） |
絶縁抵抗 | 1000MΩ以上 |
ケーブル | Φ6 mm-4芯シールドケーブル3 ｍ、先端コネクタ付 |
許容過負荷 | 120 %R.C. |
限界過負荷 | 150 %R.C. |
疲労寿命 | 定格容量で50 000 000回 |
材質 | 特殊ステンレス鋼 |
保護等級 | IP64相当 |
型式 | 定格容量 |

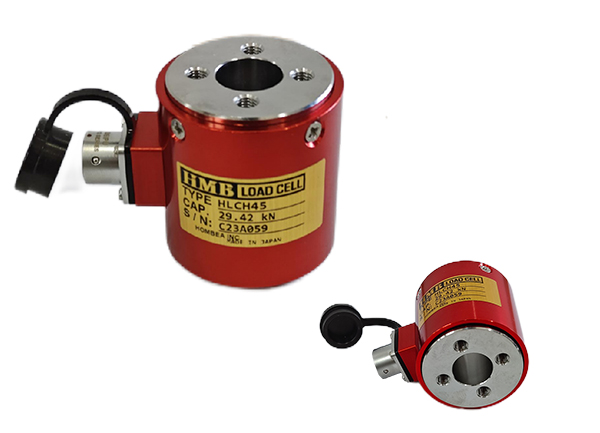

HLCH45-5kN | 4.903 kN {500 kgf} |
HLCH45-10kN | 9.807 kN {1 tf} |
HLCH45-20kN | 19.61 kN {2 tf} |
HLCH45-30kN | 29.42kN {3 tf} |
HLCH45-50kN | 49.03 kN {5 tf} |
HLCH45-100kN | 98.07 kN {10 tf} |
HLCH45-200kN | 196.1 kN {20 tf} |
