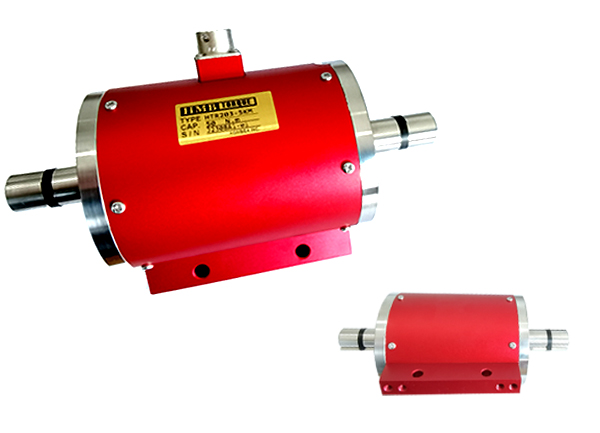

両軸タイプ回転トランスフォーマー方式のトルク変換器ですHTR203

製品の概要

■ HTR203型トルク変換器は、トルク受感部の検出した電気信号の伝達に高効率のロータリートランスフォーマーを採用しています。従って、駆動側と測定側は非接触ですから、長時間の測定でも安定した性能がえられます。測定用のみでなく計装制御用としても用いられます。高性能ロータリトランスフォーマー採用の為、トルク測定のみではなく計装制御分野、例えば食品化学工業などにおける攪拌力、練り力の制御に使用可能です。■ 回転検出器(別売品)を取り付けることにより、回転数が計測できますので、原動機等の馬力計測も行うことが可能です。

注文ホットライン：18927417920

オンラインコンサルティング

商品の紹介

性能

定格容量	1,2,5,10,20,50,100,200,300,500kgf.m
非直線性	0.3 %R.O.
ヒステリシス	0.3 %R.O..
繰り返し性	0.3 %R.O.
定格出力	1.5±0.4mV/V

環境特性

許容温度範囲	－10 ℃～60 ℃
温度補償範囲	－10 ℃～50 ℃
零点の温度影響	0.1 %R.O./10 ℃
出力の温度影響	0.1 %LOAD/10 ℃

電気的特性

推奨印加電圧	5-10 V 以下
最大印加電圧	12 V
入力抵抗	350 Ω±1 %
出力抵抗	350 Ω±1 %
絶縁抵抗	1 000 MΩ以上(DC 30 V) (ブリッジ～本体間）
ケーブル	Φ7、4 芯シールド付5m 直結

機械的特性

許容過負荷	150 %R.C.
限界過負荷	300 %R.C.
起歪体の材質	ステンレス鋼
保護等級	IP64相当
