定格容量 | 50N~50kN |
非直線性 | 0.3 %R.O. |
ヒステリシス | 0.3 %R.O. |
繰り返し性 | 0.3 %R.O. |
定格出力 | 1mV/V±1% |
許容温度範囲 | －30 ℃～85 ℃ |
温度補償範囲 | －10 ℃～70 ℃ |
零点の温度影響 | 0.02 %R.O./10 ℃ |
出力の温度影響 | 0.02 %R.O./10 ℃ |
許容印加電圧 | 12V |
推奨印加電圧 | 5-10 V以下 |
入力抵抗 | 400Ω±5 |
出力抵抗 | 350Ω±5 |
絶縁抵抗 | 5000MΩ以上 |
ケーブル | Φ3 mm-4芯シールドケーブル1.5m、3m、5m、10m、12m先端コネクタ付 |
許容過負荷 | 120 %R.C. |
限界過負荷 | 150 %R.C. |
疲労寿命 | 定格容量で50 000 000回 |
材質 | 特殊ステンレス鋼 |
保護等級 | IP67相当 |

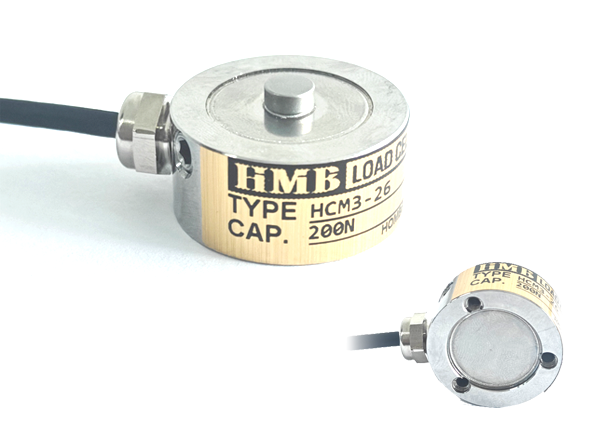

型式 | 定格容量 |
HCM3-26-50N | 49.03 N {5 kgf} |
HCM3-26-100N | 98.07 N {10 kgf} |
HCM3-26-200N | 196.1 N {20 kgf} |
HCM3-26-500N | 490.3 N {50 kgf} |
HCM3-26-1KN | 980.7 N {100 kgf} |
HCM3-26-2KN | 1.961 kN {200 kgf} |
HCM3-26-5KN | 4.903 kN {500 kgf} |
HCM3-26-10KN | 9.807 kN {1 tf} |
HCM3-26-20KN | 19.61 kN {2 tf} |
HCM3-26-50KN | 49.03 kN {5 tf} |
