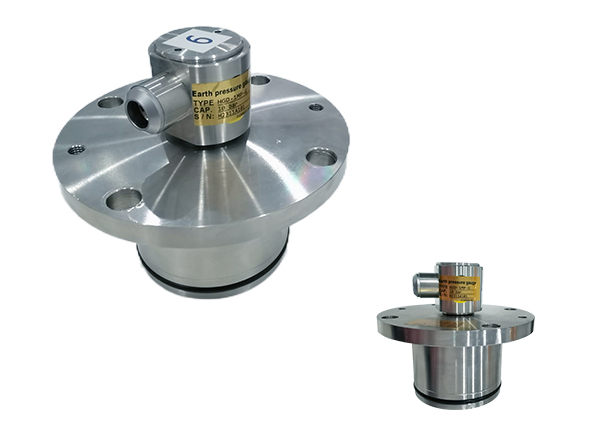

壁面土圧計HGD

製品の概要

受圧面が摩耗しても出力および初期値に影響を及ぼさない曲げの影響を受けない荷重計タイプの土圧計粒径φ10程度の粉体圧測定用本質安全防爆構造

注文ホットライン：18927417920

オンラインコンサルティング

商品の紹介

負荷特性

定格容量： 500 kPa, 1 MPa , 2 MPa

許容過負荷： 120 %R.C.

限界過負荷： 150 %R.C.

定格出力： 1.02 mV/V±0.204 mV/V

非直線性： 1 %R.O.

ﾋｽﾃﾘｼｽ： 1 %R.O.

繰り返し性： 1 %R.O.

● 電気特性

推奨印加電圧： 10 V 以下

最大印加電圧： 15 V

零ﾊﾞﾗﾝｽ： ±0.05 mV/V

入力抵抗： 350 Ω±5 Ω

出力抵抗： 350 Ω±5 Ω

絶縁抵抗： 1 000 MΩ以上(DC 50 V)

（ﾌﾞﾘｯｼﾞ～本体間）

● 温度特性

温度補償範囲：－15 ℃ to 55 ℃

許容温度範囲：－20 ℃ to 60 ℃

零点の温度影響： 0.5 %R.O./10 ℃

出力の温度影響： 0.5 %LOAD/10 ℃

● ｹｰﾌﾞﾙ： φ10、4 芯ｼｰﾙﾄﾞ付

10 m 直結、先端Y型圧着端子付

● 保護等級： IP64 相当（本体部のみ）

● 起歪体の材質：ｽﾃﾝﾚｽ鋼

● 疲労寿命：定格容量で106回

圧縮方向荷重にて出力の極性はﾌﾟﾗｽとなります。

極性を変更する場合、出力の配線（青と緑）を逆にします。
