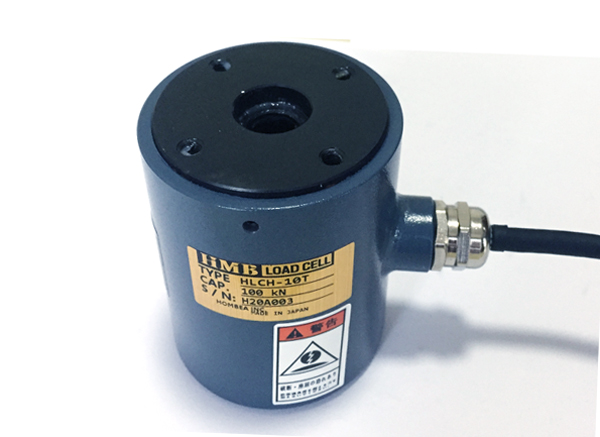

精密压缩引張型荷重検出器 HLCH
製品の概要
用に開発されたロードセルです。両端面に４カ所の取付け穴がありますのでフランジ接続で上ラムと、打ち抜き金型をそれぞれ取り付けます。小型で既設のプレスにも容易に取り付けられ、プレス成型品の合否の判定や一定ストロークまで、圧入時の荷重管理などに多く使用されています。
注文ホットライン：18927417920
商品の紹介
性能

定格容量

1kN～500kN

非直線性

0.03％R.O.（200kN～500kNは0.5％R.O.）

ヒステリシス

0.03％R.O.（200kN～500kNは0.5％R.O.）

定格出力

2mV/V±1％

環境特性

許容温度範囲

-20～+80℃

温度補償範囲

-10～+70℃

零点の温度影響

±0.01％R.O./℃

出力の温度影響

±0.01％/℃

電気的特性

許容印加電圧

15V

推奨印加電圧

10V

入力抵抗

350Ω±1％

出力抵抗

350Ω±1％

ケーブル

φ6、4芯シールドケーブル3m

機械的特性

許容過負荷

120％R.C.

本体材質

アルミニウム

型式

定格容量

HLCH-1KN

980.7 N {100 kgf}

HLCH-2KN

1.961 kN {200 kgf}

HLCH-5KN

4.903 kN {500 kgf}

HLCH-10KN

9.807 kN {1 tf}

HLCH-20KN

19.61 kN {2 tf}

HLCH-50KN

49.03 kN {5 tf}

HLCH-100KN

98.07 kN {10 tf}

HLCH-200KN

196.1 kN {20 tf}

HLCH-500KN

490.3 kN {50 tf}
